Laser scanner e Fotogrammetria con Drone

Lo studio InG Solution srl si compone al suo interno di un team specializzato TEAM 110%, capitanato dal Geom. Simone Iacorossi, che si avvale di professionisti preparati e con esperienza decennale in materia di rilievi con strumentazione classica (stazione totale, GPS..) e rilievi LASER SCANNER e FOTOGRAMMETRIA sia in AMBITO ARCHITETTONICO che in AMBITO GEOMORFOLOGICO/GEOLOGICO/AMBIENTALE.

Eseguiamo rilievi sia in fase preliminare sia in fase finale, con sviluppo del modello AS-BUILT

Laser Scanner

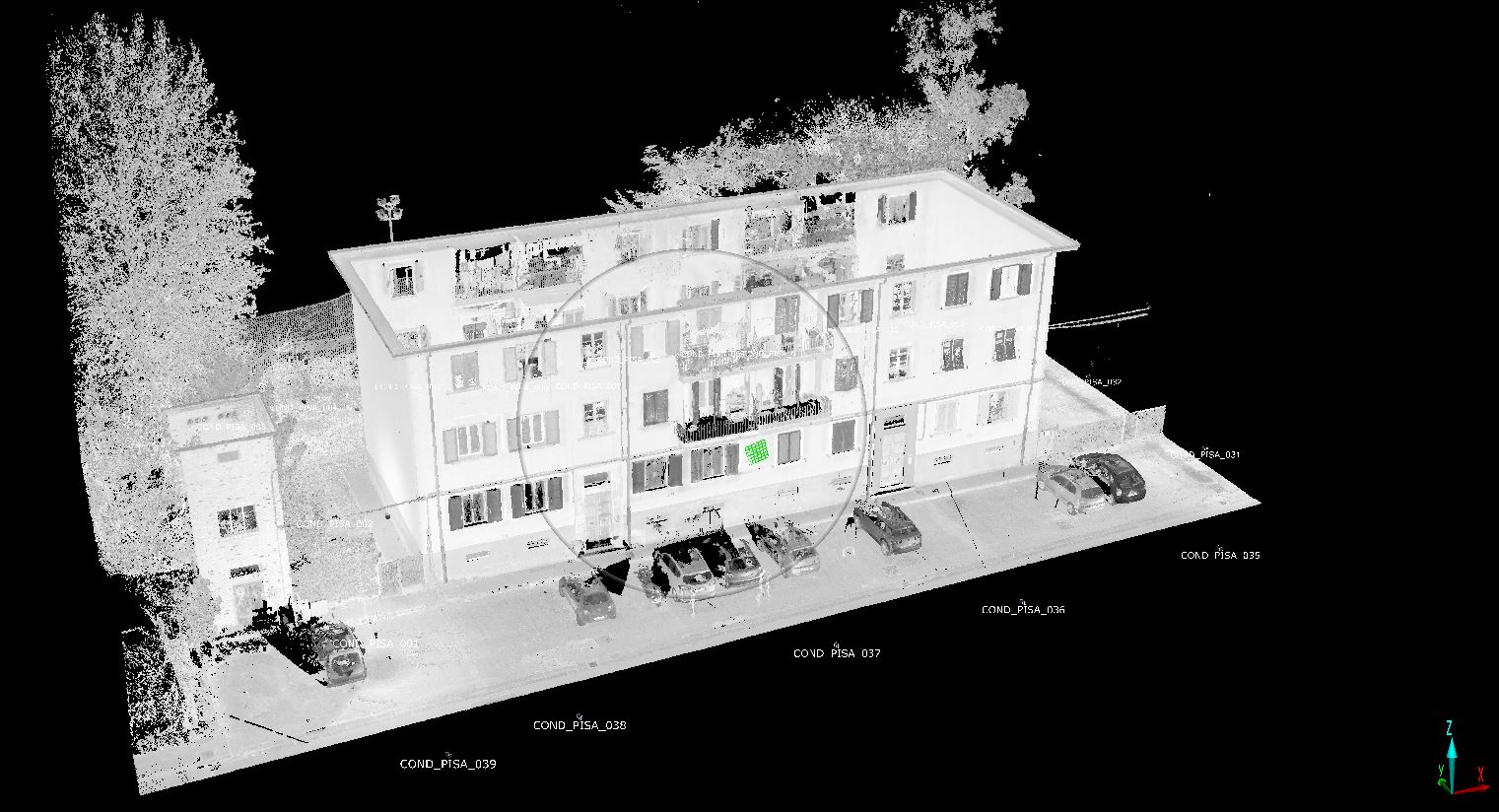

I rilievi LASER SCANNER vengono effettuati con strumentazione in possesso, prodotto dall'azienda FARO FOCUS 3D. Tale strumentazione effettua scansioni 3D che vanno a creare una “nuvola di punti” necessaria a ricreare un modello 3D dell’oggetto rilevato. Tale nuvola ci permette, tramite software specifici di generare elaborati tecnici vettoriali (es. piante, prospetti, sezioni, etc.).

La precisione del rilievo dipende dalla quantità di punti rilevata (circa 976.000 al secondo) e dal numero di controlli sul punto stesso; in media, su una distanza di 10 metri, la precisione varia da circa ± 0,6 mm. a ± 1,2 mm.

Ogni singolo punto rilevato è caratterizzato da coordinate cartesiane (x,y,z), dalla riflettività del materiale sul punto e dall’informazione del colore su scala RGB.

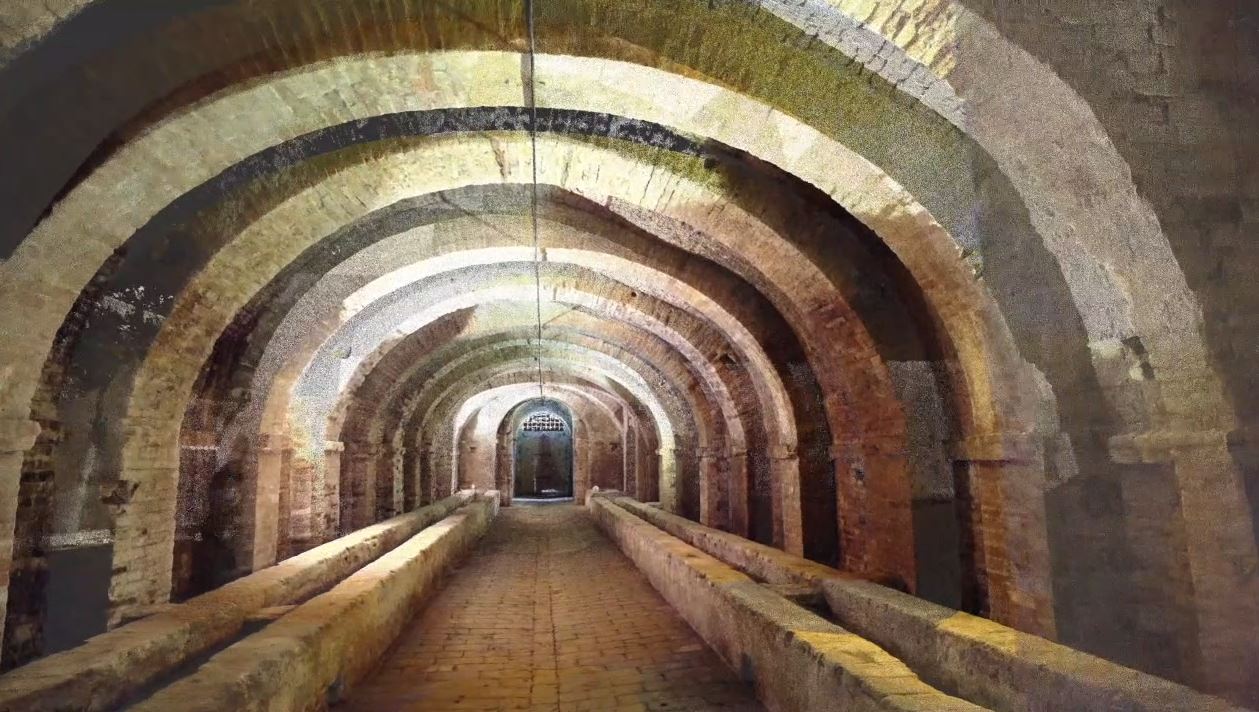

A elaborazione completata si ottiene in definita un modello tridimensionale a colori su cui è possibile interagire, navigando al suo interno, estrarre misure, spessori e visualizzare tutto ciò che può essere utile.

Possono essere estratte delle immagini complanari (prospetti, sezioni, ecc.) che rispecchiamo le proporzioni reali, da utilizzare come base in autocad.
Come step successivo è anche possibile trasformare la “nuvola” in un modello solido tridimensionale per poter essere utilizzato come base per render.

Oltre ad avere un risultato molto più completo di un rilievo tradizionale, il costo di un rilievo con il laser scanner è ampiamente ripagato in termini di tempo risparmiato, completezza e precisione del risultato.

Fotogrammetria con Drone

Per mezzo della FOTOGRAMMETRIA CON DRONE, è possibile ottenere dati più precisi e risparmiare tempo.

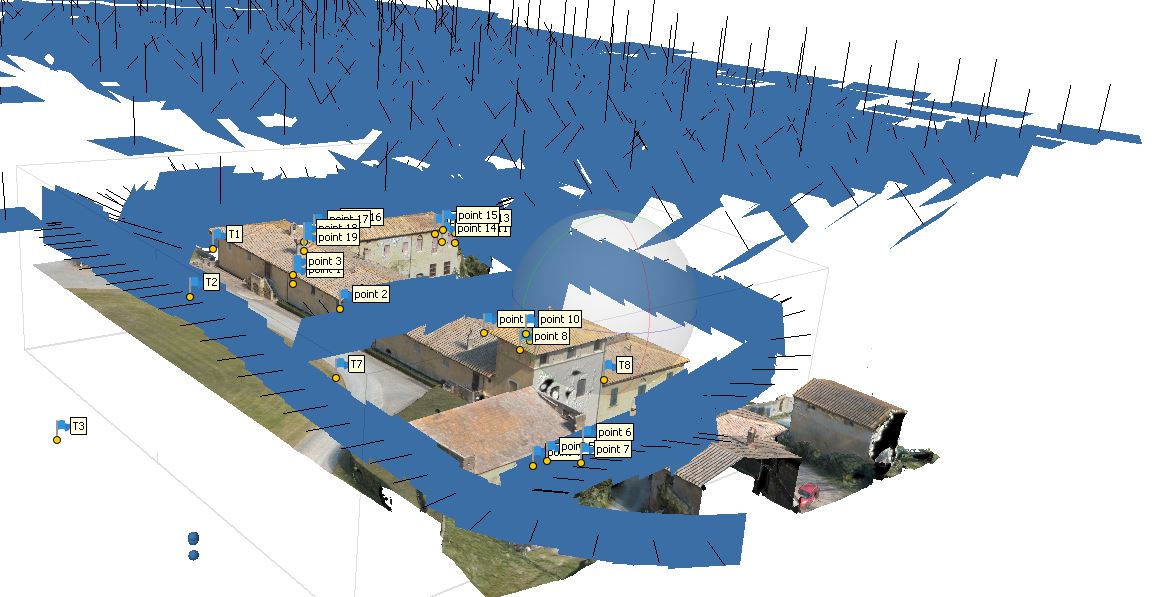

La fotogrammetria è una tecnica mediante la quale è possibile acquisire fotogrammi stereometrici, quindi i dati metrici di un determinato oggetto, in particolare forma e posizione. Infatti, sul drone vengono istallate delle telecamere tarate in modo da poter ottenere delle immagini in 3D in post produzione.

Perciò, il vantaggio della fotogrammetria con drone è quella di valutare con molta precisione la forma, la posizione e le dimensioni dell’oggetto o dell’area desiderata. Il rilievo fotogrammetrico permette, inoltre, di ottenere informazioni dettagliate e complete al fine di limitare il tempo delle indagini sul campo.

La tecnica della fotogrammetria digitale con drone, applicata con sapienza con metodi di visione computerizzata, si traduce in un sistema di elaborazione automatizzata intelligente che, da un lato, può essere gestito da un neofita nel campo della fotogrammetria, ma dall’altro, ha molto da offrire uno specialista in grado di adattare il flusso di lavoro a numerosi compiti specifici e diversi tipi di dati.

Attraverso vari casi studio, Ispezioni con Drone dimostrano di produrre risultati accurati e di qualità.

Il nostro staff è formato da professionisti con esperienza nel settore, formati e certificati (Provvisti di patente EASA/ENAC A1 A2 e A3), in grado di garantire massima professionalità.

QUALI ELABORATI VI RESTITUIAMO?

NUVOLA DI PUNTI

Produzione della nuvola di punti cioè un insieme di punti caratterizzati dalla loro posizione in un sistema di coordinate e da possibili valori di intensità ad essi associati. Tali punti si utilizzano prevalentemente per elaborare le strutture tridimensionali con oggetti o superfici in rilievo.

CURVE DI LIVELLO

La curva di livello è una linea che unisce punti con la stessa quota altimetrica, ovvero uguale distanza verticale dal piano di riferimento al quale è stato attribuito quota zero. Utilizziamo questa tecnica cartografica per rappresentare le tre dimensioni su un foglio bidimensionale, consentendo di estrapolare la morfologia del territorio.

MESH/MODELLO 3D

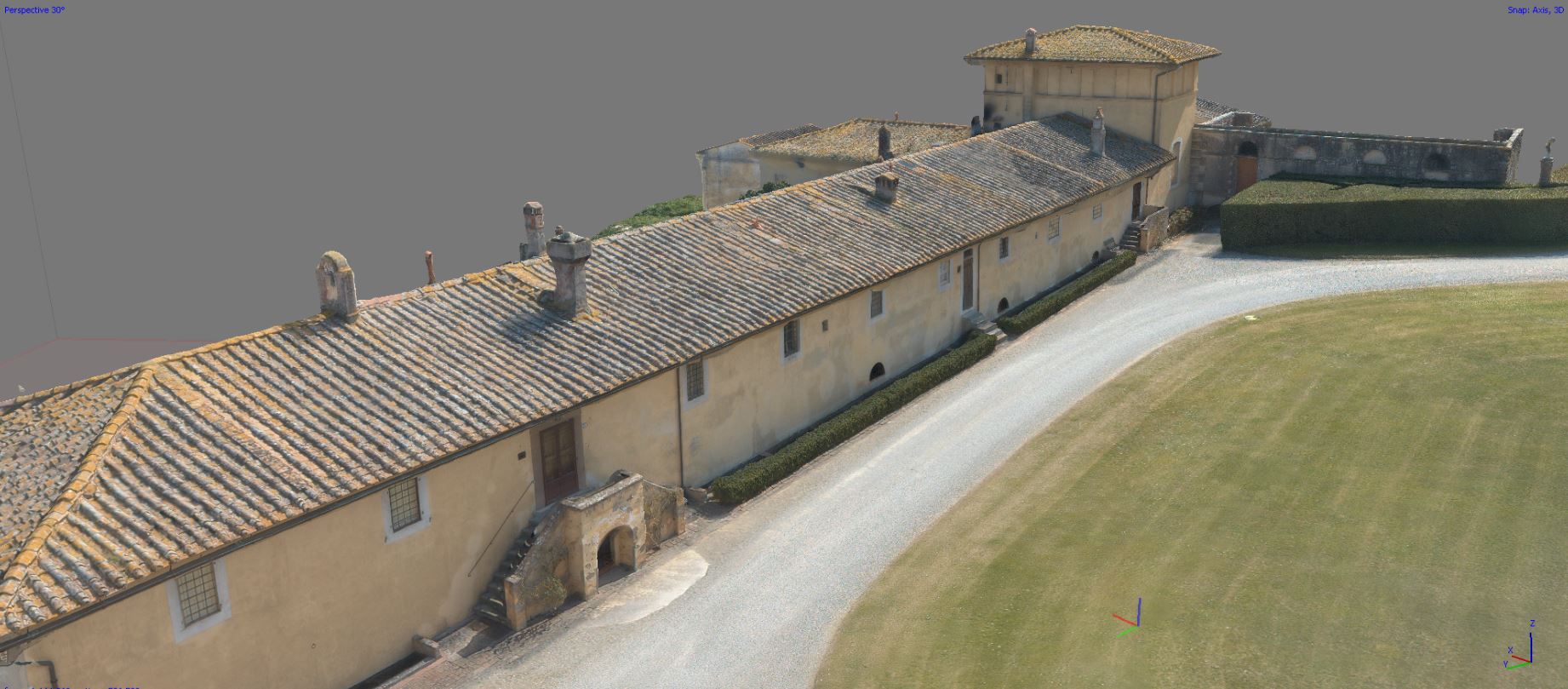

Qualsiasi punto della Nuvola di Punti potrà essere utilizzato come vertice per la creazione di una mesh poligonale. Si tratta di un insieme di vertici, spigoli e facce indicativi di forma e dimensione di un oggetto. La mesh consente di eseguire direttamente misure di distanze, superficie e volumi.

ORTOFOTO

Una ortofoto consente di misurare le distanze reali, poiché raffigura una accurata rappresentazione della superficie della Terra. La ortofotoproiezione è utilizzata per rappresentare in prospetti bidimensionali elementi architettonici molto complessi. Tale elaborato potrà essere presentato sia in bianco e nero che a colori.

DSM & DTM

DSM (Digital Surface Model) è un modello digitale di superficie costituito dalla superficie topografica con tutti gli elementi, naturali o antropici, che si elevano dal terreno (alberi, edifici, ponti...)
DTM (Digital Terrain Model) è un modello digitale del terreno costituito dalla sola superficie topografica con componenti coordinate X,Y,Z memorizzate in forma digitale.

PROFILI & SEZIONI

A partire da un modello 3D è possibile estrapolare sezioni e profili altimetrici secondo le esigenze. Per ottenere un miglior riscontro grafico, le sezioni sono corredate dalle relative Nuvole di Punti.
